Questão de Engenharia Elétrica — Circuitos CC — FUNDATEC 2025
Engenharia ElétricaCircuitos CC
- Código
- qg482091
- Banca
- FUNDATEC
- Órgão
- Prefeitura de Venâncio Aires - RS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

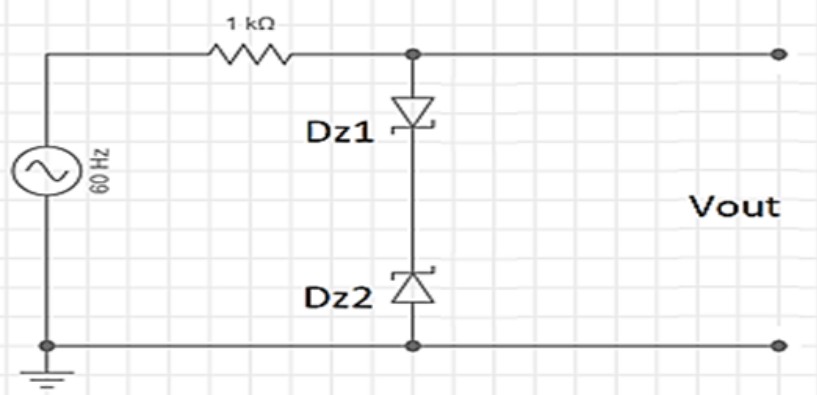

Considerando os componentes do circuito abaixo como ideais e a tensão de junção quando em modo de condução, determine a tensão de pico máximo e mínimo de saída.• Vjunção = 0,7 V.• Tensões de Zener: VDZ₁ = 2,3 V e VDZ₂ = 5,3 V.
- AVoutMax = -10,0 V; VoutMin = 10,0 V.
- BVoutMax = 5,0 V; VoutMin = -4,0 V.
- CVoutMax = 5,1 V; VoutMin = -3,3 V.
- DVoutMax = 6,0 V; VoutMin = -3,0 V.
- EVoutMax = 10,0 V; VoutMin = -10,0 V.
