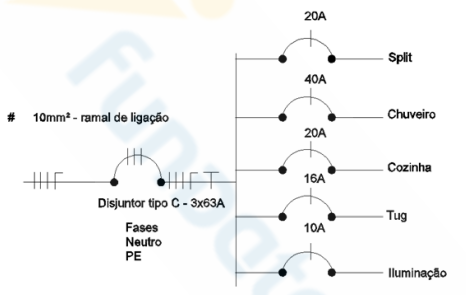

A figura a seguir exibe o diagrama unifilar do centro de distribuição elétrica de uma residência no interior do estado (220V).
Com base no diagrama, analise as assertivas a seguir: I. A cozinha não possui tomadas de 600 W. II. A previsão de carga para as tomadas comuns na residência é de 16 A. III. O chuveiro possui previsão de 40 A de consumo de corrente. IV. Previsão de ar-condicionado com carga de 20 A. V. O disjuntor geral é de 189 A. Quais estão corretas?
Com base no diagrama, analise as assertivas a seguir: I. A cozinha não possui tomadas de 600 W. II. A previsão de carga para as tomadas comuns na residência é de 16 A. III. O chuveiro possui previsão de 40 A de consumo de corrente. IV. Previsão de ar-condicionado com carga de 20 A. V. O disjuntor geral é de 189 A. Quais estão corretas?- AApenas I.
- BApenas I e V.
- CApenas II e IV.
- DApenas I, II e V.
- EApenas II, III e IV.
