Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaDistribuição na Engenharia Elétrica
- Código
- qg484104
- Banca
- FUNDATEC
- Órgão
- UFRGS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Engenharia Elétrica

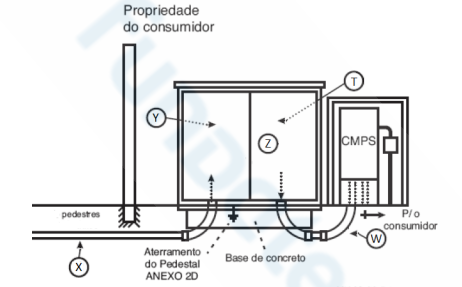

A imagem abaixo exibe o diagrama de uma subestação abaixadora, na qual pode-se identificar:
- AX: Transformador; Y: Dutos de passagem de cabos MT; Z: Dutos de Passagem de cabos BT; T: Reator de Antimatéria; W: Saída dos cabos de BT.
- BX: Dutos de passagem de cabos MT; Y: Entrada dos cabos de MT ao transformador; Z: Transformador; T: Saída dos cabos de BT do transformador; W: Dutos de passagem de cabos BT.
- CX: Transformador; Y: Dutos de passagem de cabos BT; Z: Dutos de Passagem de cabos MT; T: Entrada dos cabos de MT ao transformador; W: Saída dos cabos de BT.
- DX: Dutos de Passagem BT; Y: Dutos de passagem MT; Z: Transformador; T: Entrada dos cabos de MT ao transformador; W: Dutos de passagem de cabos BT.
- EX: Saída dos cabos de BT; Y: Dutos de passagem de cabos MT; Z: Entrada dos cabos de MT ao transformador; T: Dutos de passagem de cabos BT; W: Transformador.
