Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2025

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qg484106
Banca
FUNDATEC
Órgão
UFRGS
Ano
2025
Nível
Superior
Cargo
Engenheiro/Área: Engenharia Elétrica

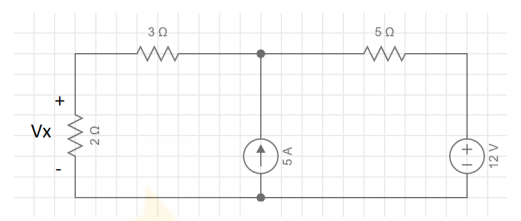

Empregando o teorema da superposição no circuito abaixo, determine Vx’, Vx” e Vx tal que Vx = Vx’ + Vx’’.Imagem associada para resolução da questão
  1. AVx’ = 2,4 V; Vx’’ = 2,5 V e Vx = 4,9 V
  2. BVx’ = -2,4 V; Vx’’ = 2,5 V e Vx = 0,1 V
  3. CVx’ = 2,4 V; Vx’’ = 5,0 V e Vx = 7,4 V
  4. DVx’ = 4,8 V; Vx’’ = 5,0 V e Vx = 9,8 V
  5. EVx’ = -4,8 V; Vx’’ = 2,5 V e Vx = 2,3 V
Revelar gabarito e comentário

GabaritoC — Vx’ = 2,4 V; Vx’’ = 5,0 V e Vx = 7,4 V
