Questão de Engenharia Elétrica — Medidas Elétricas — FUNDATEC 2025

Engenharia ElétricaMedidas Elétricas
Código
qg484107
Banca
FUNDATEC
Órgão
UFRGS
Ano
2025
Nível
Superior
Cargo
Engenheiro/Área: Engenharia Elétrica

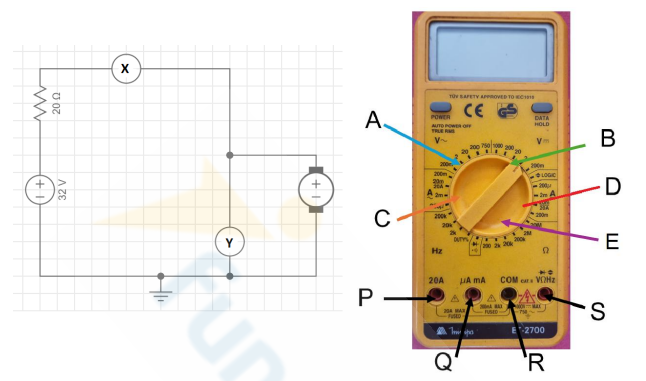

Para medir a tensão e a corrente do circuito elétrico abaixo, deve-se posicionar o multímetro nos pontos X e Y. Nesse sentido, assinale a alternativa que indica corretamente o posicionamento dos instrumentos, a grandeza a ser mensurada e a configuração do multímetro. Observação: considere os instrumentos como ideais.Imagem associada para resolução da questão
  1. APosição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
  2. BPosição X: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.Posição Y: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.
  3. CPosição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.
  4. DPosição X: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.Posição Y: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala B.
  5. EPosição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala E.Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala A.
Revelar gabarito e comentário

GabaritoA — Posição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D. Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
