Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2025

Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
Código
qg484108
Banca
FUNDATEC
Órgão
UFRGS
Ano
2025
Nível
Superior
Cargo
Engenheiro/Área: Engenharia Elétrica

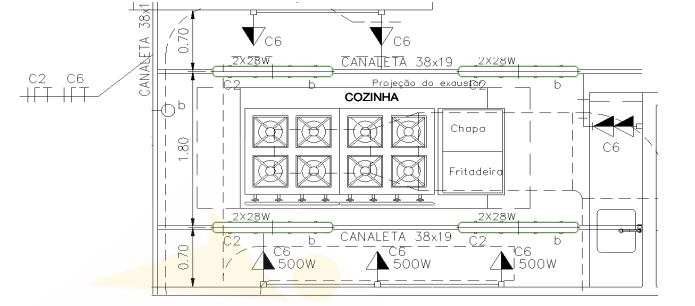

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:Imagem associada para resolução da questão
  1. ACircuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor amarela 2,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
  2. BCircuito C2: Condutor fase, cor preta, seção mínima de 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor amarela 1,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
  3. CCircuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² , condutor retorno (“b” na canaleta), cor amarela, seção mínima de 2,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² .
  4. DCircuito C2: Condutor fase, cor azul claro, seção mínima de 2,5 mm² ; Condutor neutro, cor preta, seção de 1,5 mm2 ; Condutor Terra, cor amarela, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor verde 2,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
  5. ECircuito C2: Condutor fase, cor preta 1,5 mm² ; Condutor neutro, cor azul claro, seção de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² , condutor retorno (“b” na canaleta), cor amarela 1,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² .
Revelar gabarito e comentário

GabaritoE — Circuito C2: Condutor fase, cor preta 1,5 mm² ; Condutor neutro, cor azul claro, seção de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² , condutor retorno (“b” na canaleta), cor amarela 1,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² .
