Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg484112
- Banca
- FUNDATEC
- Órgão
- UFRGS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Engenharia Elétrica

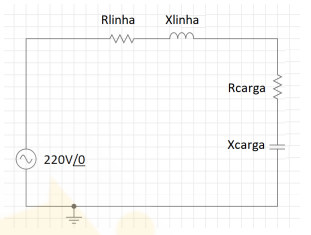

Analise a figura abaixo:
A figura acima apresenta uma carga ligada a uma fonte de tensão por meio de uma linha de transmissão, onde:Rlinha = 20√2 Ω ; Xlinha= j 75√2 ΩRcarga = 30√2 Ω ; Xcarga = −j 25√2 ΩDiante do exposto, determine a corrente total circulante.
A figura acima apresenta uma carga ligada a uma fonte de tensão por meio de uma linha de transmissão, onde:Rlinha = 20√2 Ω ; Xlinha= j 75√2 ΩRcarga = 30√2 Ω ; Xcarga = −j 25√2 ΩDiante do exposto, determine a corrente total circulante.- AI = 2,2 A ∠ − 45°
- BI = 5,0 A ∠45°
- CI = 22 A ∠45°
- DI = 50 A ∠45°
- EI = 50 A ∠ − 45°
