Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUNDATEC 2025
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qg484116
- Banca
- FUNDATEC
- Órgão
- UFRGS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Engenharia Elétrica

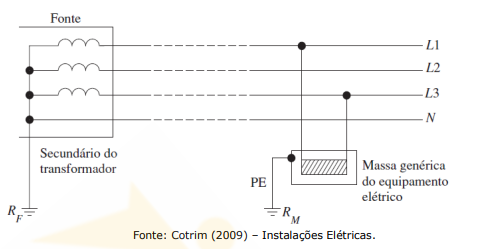

Analise a imagem abaixo de um esquema de aterramento e as assertivas a seguir:
I. O ponto da alimentação (em geral, o secundário do transformador com seu ponto neutro) está diretamente aterrado e as massas da instalação estão ligadas a um eletrodo de aterramento (ou a mais de um eletrodo), independentemente do eletrodo de aterramento da alimentação.II. Um ponto da alimentação – em geral, o neutro – é diretamente aterrado e as massas dos equipamentos elétricos são ligadas a esse ponto por um condutor metálico.III. Não existe nenhum ponto da alimentação diretamente aterrado; ele é isolado da terra ou aterrado por uma impedância de valor elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.Qual é o esquema de aterramento apresentado na figura acima e com qual das descrições ele está relacionado?
I. O ponto da alimentação (em geral, o secundário do transformador com seu ponto neutro) está diretamente aterrado e as massas da instalação estão ligadas a um eletrodo de aterramento (ou a mais de um eletrodo), independentemente do eletrodo de aterramento da alimentação.II. Um ponto da alimentação – em geral, o neutro – é diretamente aterrado e as massas dos equipamentos elétricos são ligadas a esse ponto por um condutor metálico.III. Não existe nenhum ponto da alimentação diretamente aterrado; ele é isolado da terra ou aterrado por uma impedância de valor elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.Qual é o esquema de aterramento apresentado na figura acima e com qual das descrições ele está relacionado?- AEsquema de aterramento TT, descrição I.
- BEsquema de aterramento TT, descrição II.
- CEsquema de aterramento IT, descrição I.
- DEsquema de aterramento IT, descrição III.
- EEsquema de aterramento TN, descrição II.
