Questão de Engenharia Elétrica — Partida de Motores — FUNDATEC 2025
Engenharia ElétricaPartida de Motores
- Código
- qg484119
- Banca
- FUNDATEC
- Órgão
- UFRGS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro/Área: Engenharia Elétrica

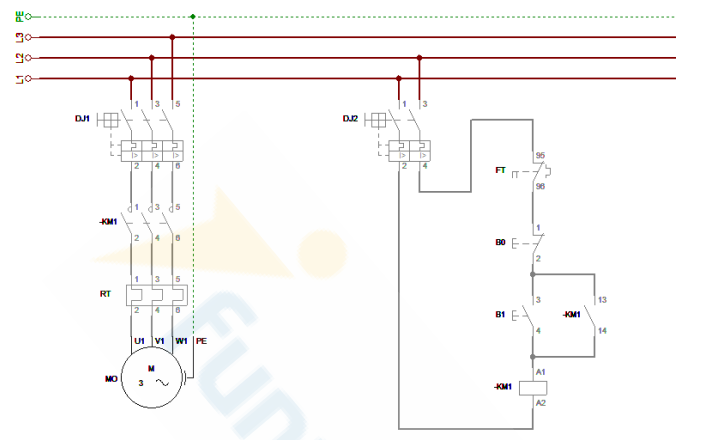

Considerando a figura abaixo, que exibe um diagrama de força e de controle do acionamento de um motor trifásico, enumere as sequências abaixo de acordo com a ordem correta para ativação e desativação do motor.
Sequência para ativação do Motor( ) Como consequência, A contatora KM1 será energizada.( ) Pressionar botão B1.( ) Ligar disjuntores DJ1 e DJ2.( ) Com a contatora energizada, as chaves KM1 serão fechadas e travadas, acionando o motor trifásico, que entrará em funcionamento.Sequência para desativação do Motor( ) Pressionar o botão B0.( ) Sem energia na contatora KM1, as chaves Km1 serão liberadas, abertas, desligando o motor.( ) Como consequência, a contatora KM1 será desenergizada.( ) Os disjuntores DJ1 e DJ2 poderão ser desligados, a critério do operador.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
Sequência para ativação do Motor( ) Como consequência, A contatora KM1 será energizada.( ) Pressionar botão B1.( ) Ligar disjuntores DJ1 e DJ2.( ) Com a contatora energizada, as chaves KM1 serão fechadas e travadas, acionando o motor trifásico, que entrará em funcionamento.Sequência para desativação do Motor( ) Pressionar o botão B0.( ) Sem energia na contatora KM1, as chaves Km1 serão liberadas, abertas, desligando o motor.( ) Como consequência, a contatora KM1 será desenergizada.( ) Os disjuntores DJ1 e DJ2 poderão ser desligados, a critério do operador.A ordem correta de preenchimento dos parênteses, de cima para baixo, é:- ASequência de ativação: 4 – 3 – 2 – 1; Sequência de desativação: 4 – 3 – 2 – 1.
- BSequência de ativação: 3 – 2 – 1 – 4; Sequência de desativação: 1 – 3 – 2 – 4.
- CSequência de ativação: 1 – 2 – 3 – 4; Sequência de desativação: 1 – 2 – 3 – 4.
- DSequência de ativação: 3 – 1 – 2 – 4; Sequência de desativação: 4 – 3 – 2 – 1.
- ESequência de ativação: 4 – 1 – 2 – 3; Sequência de desativação: 4 – 2 – 3 – 1.
