Questão de Eletricidade — Instalações Elétricas em Eletricidade — FURB 2025
EletricidadeInstalações Elétricas em Eletricidade
- Código
- qg489502
- Banca
- FURB
- Órgão
- Prefeitura de Biguaçu - SC
- Ano
- 2025
- Nível
- Médio
- Cargo
- Eletricista - Edital nº 1 PSS

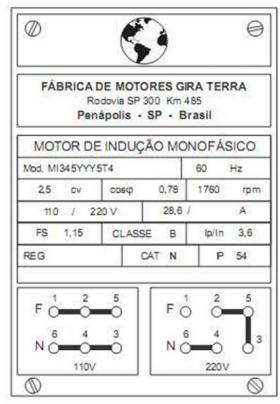

Você é eletricista da Prefeitura de Biguaçu e foi designado para instalar um motor de indução monofásico de 6 terminais, cuja placa de identificação está representada na figura a seguir. Sabendo que a rede monofásica no local da instalação é de 220 V, assinale a alternativa que representa corretamente a forma de conexão do motor.
- AFase nos terminais 1, 5 e 2; Neutro nos terminais 4, 3 e 6; Terminais 2, 3 e 5 fechados entre si.
- BFase no terminal 1; Neutro nos terminais 6 e 4; Terminais 2, 3 e 5 abertos entre si.
- CFase no terminal 1; Neutro nos terminais 4 e 6; Terminais 2, 3 e 5 fechados entre si.
- DNeutro no terminal 1; Neutro nos terminais 6 e 4; Terminais 2, 3 e 5 fechados entre si.
- ENeutro no terminal 1; Fase nos terminais 6 e 4; Terminais 2, 3 e 5 abertos entre si.
