Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FURB 2025
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qg489503
- Banca
- FURB
- Órgão
- Prefeitura de Biguaçu - SC
- Ano
- 2025
- Nível
- Médio
- Cargo
- Eletricista - Edital nº 1 PSS

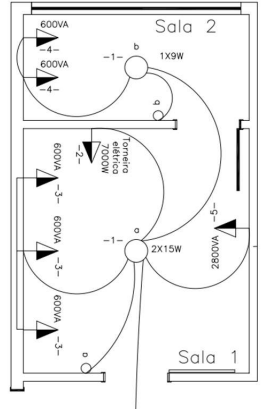

O desenho a seguir é parte de um projeto predial entregue a um eletricista para execução. Trata-se de uma instalação de 220 V (F + N + T). O eletricista precisa fazer a lista de materiais que deverá requisitar no almoxarifado para executar a instalação. Assinale a alternativa que melhor representa essa lista.
- ACondutores de 6,0 mm² (preto, branco e verde), condutores de 2,5 mm² (branco, amarelo, roxo e verde), condutores de 2,5 mm² (vermelho, azul e verde). 5 tomadas de embutir de 10A. 1 tomada de embutir de 20A. 3 conectores de pressão tipo Wago de 40A. 2 interruptores simples de uma tecla. 2 lâmpadas led de 15W e 1 lâmpada led de 9W. Demais miscelâneas.
- BCondutores de 6,0 mm² (preto, azul e verde), condutores de 1,5 mm² (branco, amarelo, azul e verde), condutores de 2,5 mm² (vermelho, azul e verde). 5 tomadas de embutir de 10A. 1 tomada de embutir de 20A. 3 conectores de pressão tipo Wago de 40A. 2 interruptores simples de uma tecla. 2 lâmpadas led de 15W e 1 lâmpada led de 9W. Demais miscelâneas.
- CCondutores de 6,0 mm² (preto, azul e verde), condutores de 1,0 mm² (branco, amarelo, azul e verde), condutores de 2,5 mm² (vermelho, azul e verde). 5 tomadas de embutir de 10A. 2 tomadas de embutir de 20A. 2 interruptores simples de uma tecla. 1 lâmpada led de 15W e 1 lâmpada led de 9W. Demais miscelâneas.
- DCondutores de 1,0 mm² (preto, azul e verde), condutores de 1,5 mm² (branco, amarelo, azul e verde), condutores de 2,5 mm² (vermelho, azul e verde). 5 tomadas de embutir de 20A. 1 tomada de embutir de 10A. 3 conectores de pressão tipo Wago de 40A. 2 interruptores paralelo de uma tecla. 2 lâmpadas led de 15W e 1 lâmpada led de 9W. Demais miscelâneas.
- ECondutores de 4,0 mm² (preto, azul e verde), condutores de 2,5 mm² (branco, amarelo, azul e verde), condutores de 6,0 mm² (vermelho, azul e verde). 3 tomadas de embutir de 10A. 4 tomadas de embutir de 20A. 3 conectores de pressão tipo Wago de 16A. 2 interruptores simples de duas teclas. 2 lâmpadas led de 15W e 1 lâmpada led de 9W. Demais miscelâneas.
