Questão de Engenharia Elétrica — Partida de Motores — FURB 2025
Engenharia ElétricaPartida de Motores
- Código
- qg489774
- Banca
- FURB
- Órgão
- Prefeitura de Biguaçu - SC
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista - Edital nº 1 PSS

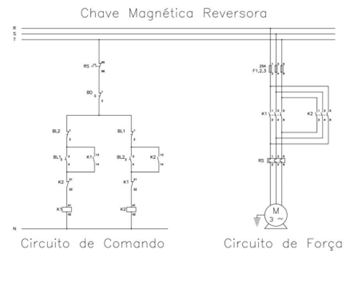

Observe o diagrama multifilar a seguir e assinale a alternativa correta:
- AO diagrama representa o circuito de força e comando de uma chave magnética direta com reversão; contudo, por uma falha do projetista no circuito de força, a função de reversão não ocorre nessa montagem.
- BO diagrama representa o circuito de força e comando de uma chave magnética reversora; contudo, por uma falha do projetista no circuito de comando, a função de reversão não ocorre nessa montagem.
- CO diagrama representa o circuito de força e comando de uma chave magnética estrela-triângulo; contudo, há uma falha do projetista na escrita do nome da chave.
- DO diagrama representa o circuito de força e comando de uma chave magnética estrela-triângulo; contudo, por uma falha do projetista no circuito de comando, a conversão em estrela não ocorre nessa montagem.
- EO diagrama representa o circuito de força e comando de uma chave magnética de partida de duas velocidades; contudo, há uma falha do projetista na escrita do nome da chave.
