Questão de Eletroeletrônica — Circuitos Lógicos e Álgebra Booleana em Eletrotécnica — FURB 2025

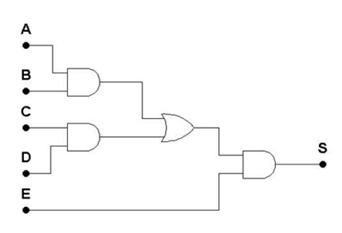

Dado o circuito digital a seguir assinale a alternativa que representa corretamente a expressão booleana da saída "S"

1. AS = [(A+B)+(C+D)].E
2. BS = [(A.B)+(C.D)].E
3. CS = [(A.B).(C+D)]+E
4. DS = [(A.B).(C.D)].E
5. ES = [(A+B)+(C.D)]+E
