Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FURB 2025

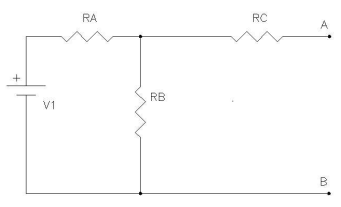

O teorema da máxima transferência de potência é um princípio fundamental na análise de circuitos em corrente contínua (CC), especialmente útil em aplicações em que se deseja extrair a maior quantidade possível de potência de uma fonte para uma carga resistiva. Esse teorema é amplamente utilizado em sistemas de comunicação, fontes de alimentação e circuitos de eletrônica de potência. Considere o circuito representado na figura a seguir, composto pelos seguintes elementos:RA = 3 ohms RB = 6 ohms RC = 2 ohms V1 = 18 VUma carga resistiva RL será conectada entre os pontos A e B. Com base no teorema da máxima transferência de potência, assinale a alternativa que representa o valor da potência máxima que pode ser dissipada em RL quando ela for conectada entre os pontos A e B:

1. A8 W.
2. B9 W.
3. C4,5 W.
4. D12 W.
5. E9,5 W.
