Questão de Mecânica — Desenho Técnico Mecânico — IF Sul Rio-Grandense 2025
MecânicaDesenho Técnico Mecânico
- Código
- qg528044
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área 28: Controle e Processos Industriais IV

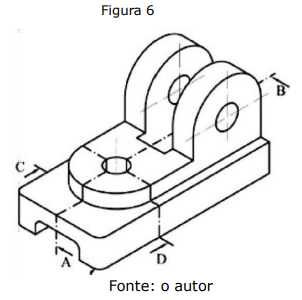

A representação tridimensional de peças mecânicas pode ser realizada através da perspectiva isométrica, como mostrado na figura a seguir. A partir dessa perspectiva, obtêm-se as vistas ortogonais.

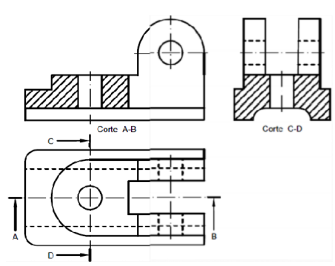

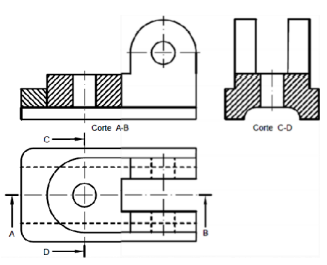

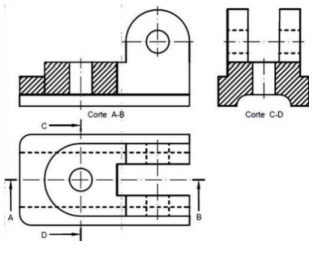

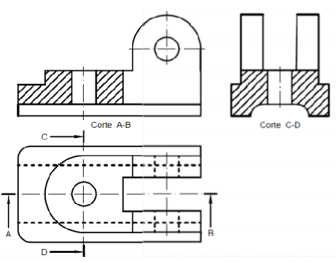

Qual alternativa representa corretamente as vistas ortogonais cortadas, segundo o Método Europeu?
Qual alternativa representa corretamente as vistas ortogonais cortadas, segundo o Método Europeu?- A
- B
- C
- D
