Questão de Engenharia Mecânica — Sistemas Mecânicos — IF Sul Rio-Grandense 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- qg528058
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área 28: Controle e Processos Industriais IV

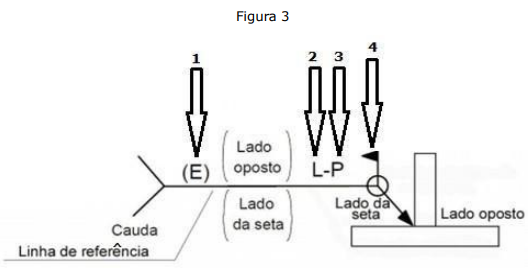

Em soldagem, utiliza-se uma série de números, sinais, símbolos e abreviaturas que representam: a forma do cordão de solda, o processo utilizado, as dimensões, o acabamento, os tipos de chanfro, entre outros, que permitem maior rapidez na confecção de projetos e evitam erros de interpretação. Várias normas ou códigos apresentam suas simbologias específicas, as quais apresentam diferenças e também similaridades. Nesse contexto, a Norma AWS A2.4. (figura a seguir) mostra a localização dos elementos de um símbolo de soldagem.
Fonte: Adaptado de MARQUES, Paulo Villani. Soldagem: fundamentos e tecnologia. Belo Horizonte: UFMG 2005. p. 36.Com relação à figura anterior, o que representam os elementos apontados pelas setas numeradas?
Fonte: Adaptado de MARQUES, Paulo Villani. Soldagem: fundamentos e tecnologia. Belo Horizonte: UFMG 2005. p. 36.Com relação à figura anterior, o que representam os elementos apontados pelas setas numeradas?- A1 - Dimensão de solda em chanfro, 2 - Comprimento da solda, 3 - Distância entre centros dos cordões intermitentes, 4 - Soldagem no campo.
- B1 - Símbolo de acabamento, 2 - Ângulo de chanfro, 3 - Dimensão de solda em chanfro, 4 - Soldagem em campo.
- C1 - Dimensão de solda em chanfro, 2 - Distância entre centros dos cordões intermitentes, 3 - Soldagem no campo, 4 - Ângulo de chanfro.
- D1 - Símbolo de acabamento, 2 - Comprimento da solda, 3 - Soldagem em campo, 4 - Símbolo de contorno.
