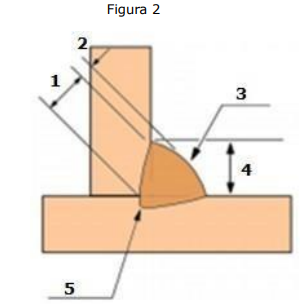

A terminologia de soldagem é bastante extensa. Por esse motivo, preferiu-se escolher uma figura, apresentada a seguir, e então apontar alguns termos técnicos empregados em uma junta de ângulo após a soldagem.
Fonte: Adaptado de MARQUES, Paulo Villani. Soldagem: fundamentos e tecnologia. Belo Horizonte: UFMG 2005. p.33.Com relação à figura acima, quais são os termos indicados pelos algarismos?
Fonte: Adaptado de MARQUES, Paulo Villani. Soldagem: fundamentos e tecnologia. Belo Horizonte: UFMG 2005. p.33.Com relação à figura acima, quais são os termos indicados pelos algarismos?- A1 - Penetração da junta, 2 - Reforço, 3 - Face, 4 - Largura, 5 - Raiz da solda.
- B1 - Garganta, 2 - Convexidade, 3 - Face, 4 - Perna, 5 - Raiz da solda.
- C1 - Penetração da junta, 2 - Convexidade, 3 - Face, 4 - Perna, 5 - Raiz da solda.
- D1 - Garganta, 2 - Reforço, 3 - Face, 4 - Largura, 5 - Raiz da solda.
