Questão de Engenharia Mecânica — Sistemas Mecânicos — IF Sul Rio-Grandense 2025

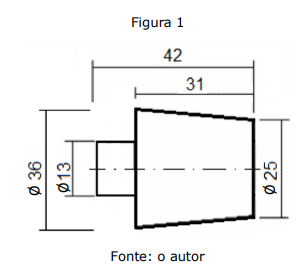

O processo de torneamento de uma peça cônica em um torno mecânico universal, em alguns casos, requer o ajuste do deslocamento do cabeçote móvel, o qual é fundamental para garantir a conformidade da peça com as especificações técnicas. A figura a seguir ilustra as dimensões da peça a ser usinada, que exige um deslocamento específico do cabeçote móvel.Com base nas dimensões apresentadas na figura, qual deve ser o deslocamento do cabeçote móvel para que a peça seja torneada conforme as especificações?

1. A5,74 mm.
2. B8,45 mm.
3. C7,45 mm.
4. D6,74 mm.
