Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — IF Sul Rio-Grandense 2025

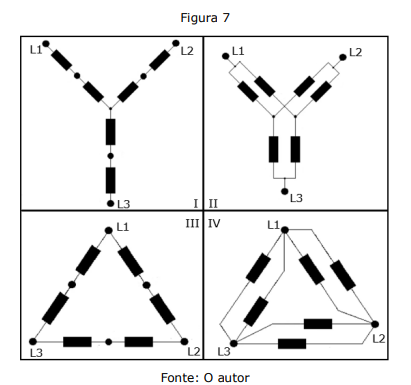

Um motor de indução trifásico de 12 pontas/terminais permite a ligação em quatro tensões de linha diferentes. A figura abaixo mostra o esquema de ligação de um motor de indução trifásico de 12 pontas/terminais cuja alimentação das fases é feita através dos pontos L1, L2 e L3. Pela referida figura, podemos ver as quatro ligações possíveis (ligação I, II, III e IV).Com base no esquema da figura, qual tensão de linha deve ser alimentada em cada uma das ligações?

1. AI – 760 (somente partida), II – 220V , III – 380 , IV – 440V .
2. BI – 760V (somente partida), II – 380V , III – 440V , IV – 220V .
3. CI – 440V , II – 760V (somente partida), III – 220V , IV – 380V .
4. DI – 440V , II – 380V , III – 760V (somente partida), IV – 220V .
