Questão de Engenharia Mecânica — Sistemas Mecânicos — IF Sul Rio-Grandense 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- qg528143
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área - 11, 16, 23 e 40: Controle e Processos Industriais I

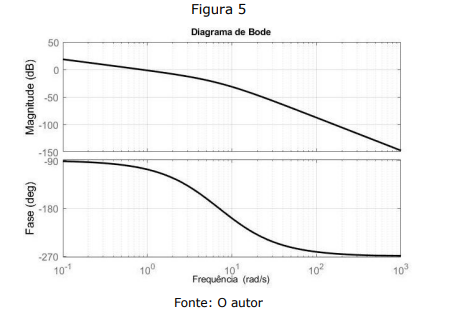

O Diagrama de Bode é uma ferramenta que pode ser utilizada na análise de sistemas. Algumas das informações que podem ser obtidas através do Diagrama de Bode são a margem de ganho (MG) e a margem de fase (MF) do sistema. Considere o sistema com o Diagrama de Bode apresentado na figura a baixo.
A partir do Diagrama de Bode apresentado, as margens de ganho e de fase são, respectivamente:
A partir do Diagrama de Bode apresentado, as margens de ganho e de fase são, respectivamente:- AMG = - 25 dB, MF = 76 º
- BMG = - 25 dB, MF = - 76 º
- CMG = 25 dB, MF = 76 º
- DMG = 25 dB, MF = - 76 º
