Questão de Engenharia Mecânica — Sistemas Mecânicos — IF Sul Rio-Grandense 2025
Engenharia MecânicaSistemas Mecânicos
- Código
- qg528144
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área - 11, 16, 23 e 40: Controle e Processos Industriais I

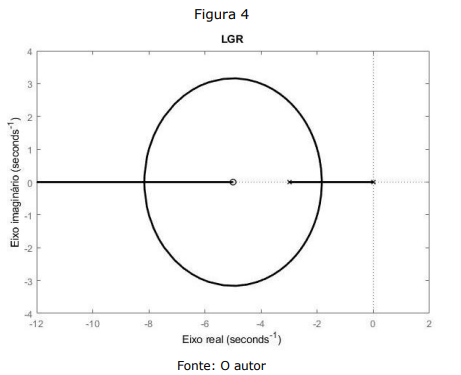

O Lugar Geométrico das Raízes (LGR) é uma representação gráfica que permite visualizar de que forma os polos de um sistema em malha fechada variam em relação a um parâmetro, que geralmente é um ganho.Sendo assim, considere um sistema com o LGR apresentado na figura a seguir:
Analise as seguintes afirmações sobre o sistema em malha fechada associado a esse LGR: I. O sistema é de 3ª ordem. II. Para valores elevados de ganho, o sistema é sobreamortecido. III. Para dois valores diferentes de ganho, o sistema será criticamente amortecido. IV. O sistema é estável para qualquer valor de ganho k maior que zero. Estão corretas as afirmativas:
Analise as seguintes afirmações sobre o sistema em malha fechada associado a esse LGR: I. O sistema é de 3ª ordem. II. Para valores elevados de ganho, o sistema é sobreamortecido. III. Para dois valores diferentes de ganho, o sistema será criticamente amortecido. IV. O sistema é estável para qualquer valor de ganho k maior que zero. Estão corretas as afirmativas:- AI, II, III e IV.
- BII, III e IV, apenas.
- CI e IV, apenas.
- DII e III, apenas.
