Questão de Engenharia Mecânica — Sistemas Mecânicos — IF Sul Rio-Grandense 2025

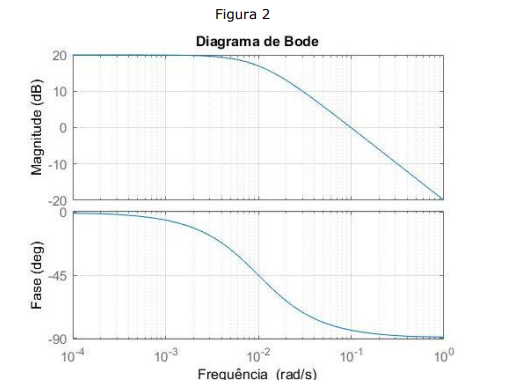

Uma das ferramentas utilizadas na análise de sistemas de controle é o Diagrama de Bode, que consiste em uma representação gráfica de algumas características da resposta em frequência do sistema. Com o intuito de determinar os seus parâmetros, obteve-se o Diagrama de Bode de uma planta hipotética, conforme apresentado na figura a seguir:Considere que a planta é descrita pela seguinte função de transferência: G (s) = K / ts+ 1 A partir do Diagrama de Bode, quais são os valores de k e t ?

1. AK = 20 e t = 10-²
2. BK = 20 e t = 100
3. CK = 10 e t = 100
4. DK = 10 e t = 10-²
