Questão de Física — Eletricidade — IF Sul Rio-Grandense 2025
FísicaEletricidade
- Código
- qg528526
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área 2 e 45: Física

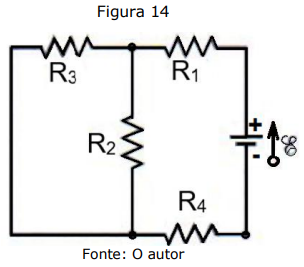

A imagem a seguir representa um circuito com mais de uma malha, composto por uma fonte ideal de 12V, quatro resistências, cujos valores são R₁=10Ω, R₂=20Ω, R₃=20Ω e R₄=4Ω dispostas conforme a figura.
A partir dessas informações, a corrente na fonte é
A partir dessas informações, a corrente na fonte é- A0,3 A
- B0,4 A
- C0,5 A
- D0,65 A
