Questão de Engenharia Civil — Instalações em Engenharia Civil — IF Sul Rio-Grandense 2025

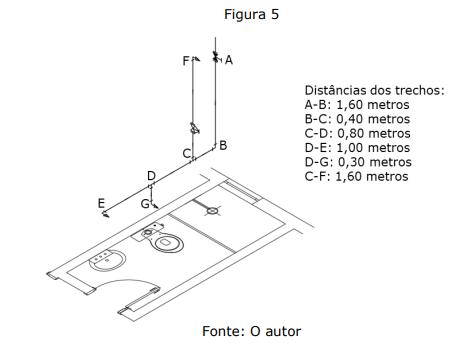

Nas instalações prediais de água fria, devem ser verificadas as pressões mínimas e máximas no sistema de distribuição, calculadas a partir do esquema isométrico, como o ilustrado na figura a seguir. Para isso, são considerados três tipos de pressão: a estática, a dinâmica e a de serviço.Com base na figura acima que esquematiza o isométrico de um banheiro com alimentação da rede a partir do ponto A, analise as afirmativas:I. A diferença de pressão estática entre os pontos E e F é de 3,40 metros. II. A diferença de pressão estática entre os pontos F e G é de 1,90 metros. III. A pressão dinâmica no ponto B é maior que a pressão dinâmica no ponto E. IV. A pressão dinâmica no ponto G é igual à pressão dinâmica no ponto A. Estão corretas apenas as afirmativas

1. AII e III.
2. BII e IV.
3. CI, II e III.
4. DI, III e IV.
