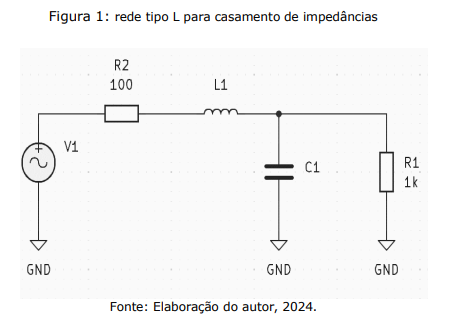

Uma rede tipo L é utilizada para casar um gerador V1 com impedância de saída R2= 100 Ω com uma carga resistiva com impedância R1=1k Ω, conforme ilustrado na Figura 1:
Conforme demonstra a rede ilustrada, os valores do indutor L1 e capacitor C1 para realizar este casamento são, respectivamente,
Conforme demonstra a rede ilustrada, os valores do indutor L1 e capacitor C1 para realizar este casamento são, respectivamente,- AL1 = j30 e C1 = -j33.
- BL1 = j500 e C1 = -j 1k.
- CL1 = j50 e C1 = -j100.
- DL1 = j300 e C1 = -j333.
