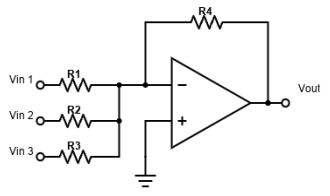

Em relação ao circuito ao lado, considere alimentação simétrica de ± 18V, R₁ = 1k ohms, R₂ = 1k ohms, R₃ = 1k ohms, R₄ = 5k ohms, Vin₁ = 5 mV, Vin₂ = 7 mV e Vin₃ =8 mV.Figura 18
Fonte: O autorA tensão Vout para o circuito é de
Fonte: O autorA tensão Vout para o circuito é de- A-100 mV.
- B20 mV.
- C-20 mV.
- D100 mV.
