Questão de Eletricidade — Eletrônica — IF Sul Rio-Grandense 2025
EletricidadeEletrônica
- Código
- qg528755
- Banca
- IF Sul Rio-Grandense
- Órgão
- IF Sul Rio-Grandense
- Ano
- 2025
- Nível
- Superior
- Cargo
- Professor EBTT - Área 34: Controle e Processos Industriais III

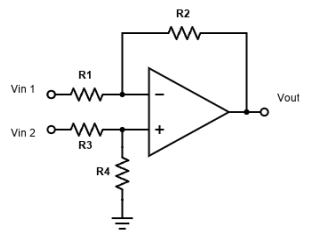

Em relação ao circuito ao lado, considere alimentação simétrica de ± 12V, R₁ = 1k ohms, R₂ = 10k ohms, R₃ = 1k ohms, R₄ = 10k ohms, Vin₁ = 10mV e Vin₂ = 15mV.Figura 17
Fonte: O autorA tensão Vout para o circuito é de
Fonte: O autorA tensão Vout para o circuito é de- A5 mV.
- B-5 mV.
- C-50 mV.
- D50 mV.
