Questão de Eletricidade — Eletrônica — IF Sul Rio-Grandense 2025

EletricidadeEletrônica
Código
qg528756
Banca
IF Sul Rio-Grandense
Órgão
IF Sul Rio-Grandense
Ano
2025
Nível
Superior
Cargo
Professor EBTT - Área 34: Controle e Processos Industriais III

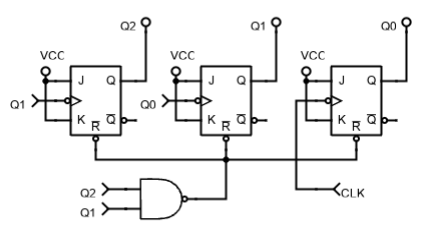

Analise o circuito abaixo:Figura 16Imagem associada para resolução da questãoFonte: O autorÉ correto afirmar que o circuito sequencial acima
  1. Aé um contador síncrono, módulo 7.
  2. Bé um contador assíncrono, decrescente.
  3. Crealiza a contagem de 0 a 5.
  4. Drealiza a sequência (0-3-5-7-0-3-5…).
Revelar gabarito e comentário

GabaritoC — realiza a contagem de 0 a 5.
