Questão de Eletricidade — Eletrônica — IF Sul Rio-Grandense 2025

EletricidadeEletrônica
Código
qg528758
Banca
IF Sul Rio-Grandense
Órgão
IF Sul Rio-Grandense
Ano
2025
Nível
Superior
Cargo
Professor EBTT - Área 34: Controle e Processos Industriais III

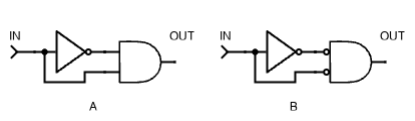

Considere os circuitos digitais abaixo.Figura 15Imagem associada para resolução da questãoFonte: O AutorÉ correto afirmar que
  1. Aas saídas permanecem em nível lógico baixo, independentemente da variação do sinal IN.
  2. BA e B são circuitos detectores de transição, de subida e descida, respectivamente.
  3. Cos circuitos digitais representam as funções OR e NOR, construídas a partir de portas universais.
  4. Dos circuitos digitais são osciladores digitais que geram sinais PWM.
Revelar gabarito e comentário

GabaritoB — A e B são circuitos detectores de transição, de subida e descida, respectivamente.
