Questão de Eletricidade — Equipamentos Elétricos — IF Sul Rio-Grandense 2025

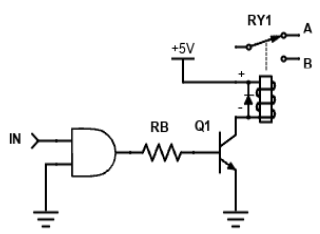

No circuito ao lado, o transistor Q1 opera como uma chave eletrônica e é ativado por uma porta lógica TTL.Considere: VCEsat = 0,3V, Betasat = 20, Icsat = 100 mA, VBEsat = 0,7 V.Figura 13Fonte: O autorCom base nessas afirmações, é correto afirmar:

1. AQuando Vin = 5V, o relé chaveará da posição A para B.
2. BA corrente no resistor RB será de 5mA, quando Vin = 5V.
3. CQuando Vin = 0V, Q₁ entrará na zona de saturação.
4. DA bobina do relé não será acionada.
