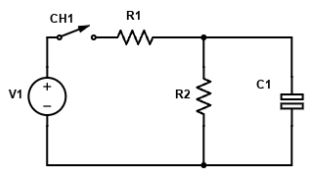

Em relação ao circuito ao lado, considere o capacitor inicialmente descarregado, R₁ = 10k ohms, R₂ = 10k ohms, C₁ = 20 µF e V₁ = 10 V.Figura 10
Fonte: O autorA constante de tempo do circuito e a tensão no capacitor C1, decorridos 0,5 segundos do fechamento da chave CH₁, são, respectivamente:
Fonte: O autorA constante de tempo do circuito e a tensão no capacitor C1, decorridos 0,5 segundos do fechamento da chave CH₁, são, respectivamente:- A0,2 segundos e 5 V.
- B0,2 segundos e 10 V.
- C0,1 segundos e 5 V.
- D0,1 segundos e 10 V.
