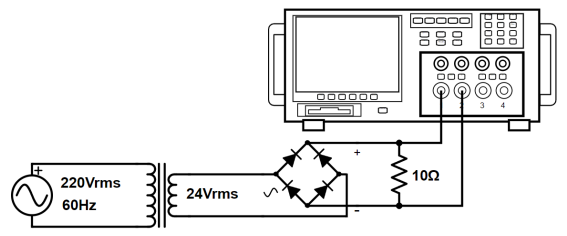

Para o circuito abaixo, considere a fonte e o transformador ideais e a queda de tensão nos diodos de 0,7V.Figura 5
Fonte: O autorUma medição foi realizada sobre o resistor utilizando um osciloscópio.A alternativa que apresenta corretamente os valores da tensão de pico e da frequência do sinal medido, respectivamente, é
Fonte: O autorUma medição foi realizada sobre o resistor utilizando um osciloscópio.A alternativa que apresenta corretamente os valores da tensão de pico e da frequência do sinal medido, respectivamente, é- A33,94V e 120Hz.
- B33,24V e 60Hz.
- C32,54V e 120Hz.
- D31,14V e 60Hz.
