Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — IF Sul Rio-Grandense 2025

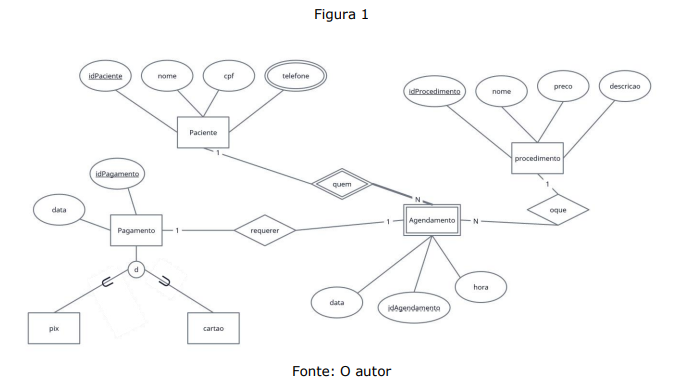

O modelo Entidade-Relacionamento Estendido (EER) inclui todos os conceitos do modelo Entidade-Relacionamento e também os conceitos de subclasse, superclasse, generalização e especialização.A Figura 1 apresenta um diagrama EER que utiliza a notação de Chen para representar seus elementos.Observando a Figura 1, classifique V, para as sentenças verdadeiras, e F, para as falsas.( ) A entidade agendamento é uma entidade fraca e sua existência está atrelada à entidade paciente. O atributo idProcedimento é chave parcial da entidade agendamento.( ) A entidade paciente possui um atributo identificador, idPaciente, e um atributo identificador secundário, telefone. Ambos podem ser utilizados para diferenciar as instâncias de paciente. ( ) Um agendamento está relacionado com apenas um procedimento, mas um mesmo procedimento pode ser agendado mais de uma vez.( ) A entidade pagamento está relacionada com as entidades Pix e Cartão, de forma que um pagamento pode ser efetuado por meio de pix e cartão, ou apenas por meio de pix ou cartão.A sequência correta, de cima para baixo, é

1. AV – V – F – F.
2. BV – F – V – F.
3. CF – F – V – V.
4. DF – V – F – V.
