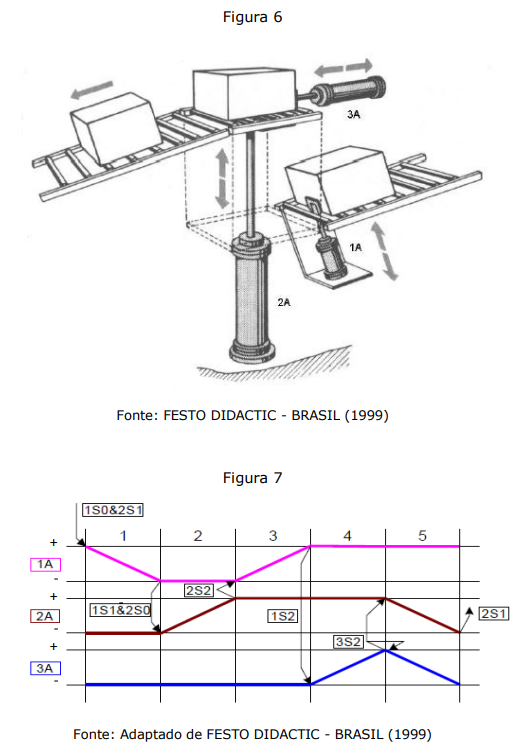

Na figura abaixo, pode-se visualizar um sistema de movimentação de embalagens e seu respectivo diagrama trajeto-passo.
Analisando-se o processo ilustrado acima, afirma-se que a movimentação dos atuadores envolvidos na atividade apresentada ocorre da seguinte forma:
Analisando-se o processo ilustrado acima, afirma-se que a movimentação dos atuadores envolvidos na atividade apresentada ocorre da seguinte forma:- A1A + 2A + 1A - 3A - 3A + 2A -
- B1A - 2A + 1A + 3A + (3A - 2A -)
- C1A - 2A - 1A + 3A - 3A + 2A +
- D1A + 2A - 1A - 3A + (3A - 2A +)
