Questão de Eletrônica — Eletrônica Digital — IF-ES 2025

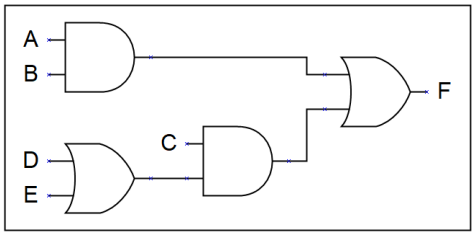

Com base no circuito de portas lógicas ilustrado na figura a seguir, considerando que as entradas são A, B, C, D e E, e a saída final é F, identifique qual alternativa descreve CORRETAMENTE a função booleana equivalente ao circuito:

1. AF = (A + B) . (C + (DE))
2. BF = (AB) + (C . (D + E))
3. CF = (A + B) + (C . (D + E))
4. DF = (AB) . (C + (D + E))
5. EF = (AB) + (C + (DE))
