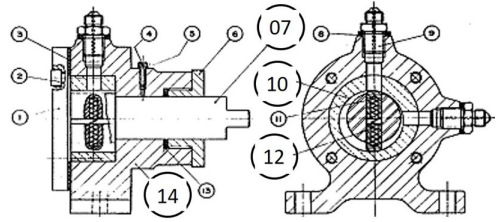

No desenho a seguir, temos a montagem de um compressor de palheta, uma máquina rotativa. Nota- -se que a peça 14 é o corpo (carcaça), a peça 12 é uma mola, a peça 10 é uma bucha excêntrica e a peça 07 é um eixo. Considerando a função que desempenham no conjunto mecânico, a especificação dos materiais mais indicada para tais componentes seria:
Fonte: Provença,1991.
Fonte: Provença,1991.- APeça 14: Ferro fundido cinzento; Peça 12: Bronze ao estanho; Peça 10: AISI 6150; Peça 07: AISI 4063.
- BPeça 14: Bronze ao estanho; Peça 12: AISI 6150; Peça 10: Ferro fundido cinzento; Peça 07: AISI 4063.
- CPeça 14: Ferro fundido cinzento; Peça 12: AISI 4063; Peça 10: Bronze ao estanho; Peça 07: AISI 6150.
- DPeça 14: Bronze ao estanho; Peça 12: AISI 6150; Peça 10: AISI 4063; Peça 07: Ferro fundido cinzento.
