Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-SP 2025

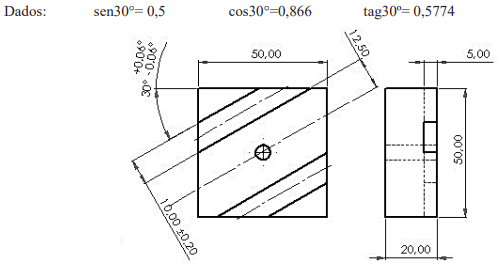

Em usinagem convencional, para a realização de rebaixos inclinados, como mostrado no desenho abaixo, faz-se necessário o alinhamento angular da morsa. Isso pode ser feito utilizando-se um relógio apalpador e movimentando os eixos X e Y da máquina fresadora. Para se obter a inclinação precisa e adequada ao ângulo determinado no projeto, realiza-se um cálculo trigonométrico. Considerando que o mordente da morsa de fixação da peça tenha 150 mm de comprimento e que, após inclinar a morsa e zerar o relógio apalpador tocando (zerando) na superfície do mordente, você desloque 100 mm no eixo X. O deslocamento no eixo Y, para que o ângulo de inclinação da morsa seja de 30°, quando o relógio apalpador atingir novamente o zero, será de:Fonte: IFSP, 2025.

1. A57,774 mm.
2. B86,660 mm.
3. C0,500 mm.
4. D115,47 mm.
