Questão de Mecatrônica — Mecânica em Mecatrônica — IF-SP 2025

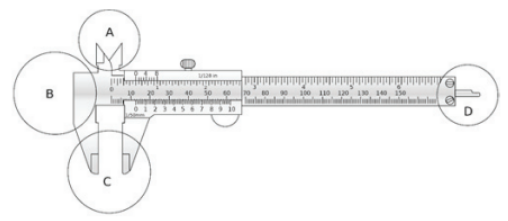

Durante o controle de qualidade em uma empresa metalúrgica, um técnico realiza a verificação dimensional de furos em buchas metálicas para rolamento fabricadas no dia. Utilizando um paquímetro analógico em aço inox de 150mm de resolução 1/50mm, ilustrado na figura abaixo, ele obtém as seguintes leituras do diâmetro interno em uma das peças: 19,92 mm, 19,98 mm, e 20,04 mm. O certificado de calibração do instrumento indica um erro sistemático de – 0,01 mm.Hennings. Paquímetro Universal: Detalhamento e Utilização. [S. l.]: Hennings, 2021. Disponível em: https://hennings.com.br/paquimetro-universaldetalhamento-e-utilizacao/. Acesso em: 10 out. 2025.Com base nessas informações, analise as seguintes afirmativas:I. A resolução do paquímetro é de dois centésimos de milímetro.II. Para realizar as medições foram utilizados os bicos fixo e móvel identificados na região C da figura.III. O valor médio corrigido com a incerteza total das medições é de 20,00 ± 0,01 mm.IV. Considerando que a especificação do desenho técnico para fabricação mecânica desse furo fosse de Ø20,00 ± 0,10 mm, essa peça seria aprovada no controle de qualidade.Estão corretas, apenas, as afirmativas em:

1. AI e III.
2. BII e III.
3. CI e IV.
4. DI, III e IV.
