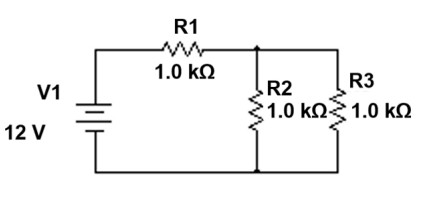

Em circuitos elétricos, a análise de corrente de malha é uma técnica essencial para calcular as correntes que fluem por diferentes partes do circuito. Com base nas Leis de Kirchhoff, essa abordagem permite resolver circuitos complexos de forma eficiente, simplificando o cálculo das correntes em cada ramo. A análise de corrente de malha se concentra nas correntes que circulam em laços fechados dentro do circuito, facilitando a compreensão de como a corrente se distribui entre os componentes conectados. Considerando o exposto, determine as correntes de malha para o circuito apresentado na seguinte figura, a qual representa um circuito resistivo com fonte de alimentação, e assinale a alternativa correta.

1. AMalha = 2mA; Malha = 4mA
2. BMalha = 4mA; Malha = 2mA
3. CMalha = 6mA; Malha = 4mA
4. DMalha = 8mA; Malha = 4mA
5. EMalha = 10mA; Malha = 8mA
