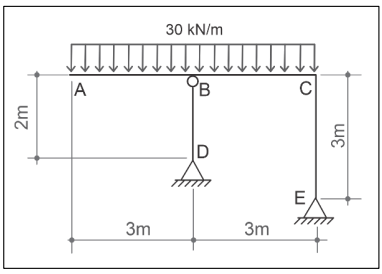

Observe a imagem a seguir, que representa o esquema estático de um pórtico plano isostático composto e seu respectivo diagrama de esforço cortante (DEC).
Ao analisar o pórtico plano composto isostático dado pela imagem, verifica-se que as reações horizontais nos apoios articulados dos pontos D e E são
Ao analisar o pórtico plano composto isostático dado pela imagem, verifica-se que as reações horizontais nos apoios articulados dos pontos D e E são- Anulas; somente a barra vertical BD está submetida a uma força normal de compressão diferente de zero; o maior valor do momento fletor, em módulo, ocorre no ponto C.
- Bdiferentes de zero; somente a barra vertical CE está submetida a uma força normal de compressão diferente de zero; o maior valor do momento fletor, em módulo, ocorre no ponto A.
- Cdiferentes de zero; ambas as barras verticais BD e CE estão submetidas a forças normais de compressão diferentes de zero; o maior momento fletor, em módulo, ocorre no meio da barra horizontal AC.
- Dnulas; somente a barra vertical BD está submetida a uma força normal de compressão diferente de zero; o maior valor do momento fletor, em módulo, ocorre no meio da barra horizontal AC.
