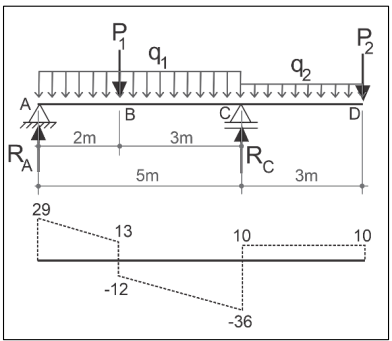

Observe a imagem a seguir, que representa o esquema estático de uma viga e seu diagrama de esforço cortante (DEC).
Ao analisar o esquema estático da viga e o seu respectivo diagrama de esforço cortante indicado na imagem, é possível afirmar que os valores das forças concentradas P1 e P2, das cargas distribuídas q1 e q2 e das reações verticais nos apoios RA e RC são respectivamente:
Ao analisar o esquema estático da viga e o seu respectivo diagrama de esforço cortante indicado na imagem, é possível afirmar que os valores das forças concentradas P1 e P2, das cargas distribuídas q1 e q2 e das reações verticais nos apoios RA e RC são respectivamente:- AP₁ = 25 kN; P₂ = 10 kN; q₁ = 8 kN/m; q₂ = zero; RA = 29 kN; RC = 46kN.
- BP₁ = 13 kN ; P₂ = zero; q₁ = 8 kN/m; q₂ = zero; RA = 29 kN; RC = 36N.
- CP₁ = -12 kN; P₂ = 10 kN; q₁= zero; q₂= 10 kN/m; RA = 29 kN; RC = 26kN.
- DP₁ = 1 kN; P₂ = 10 kN; q₁ = 16 kN/m; q₂ = zero; RA = 36 kN; RC = -36kN.
