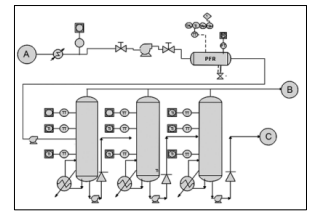

O diagrama de tubulação e instrumentação é um documento típico que apresenta esquema de tubulação e instrumentação de uma unidade industrial, indicando como os equipamentos de processo industrial são interconectados por um sistema de tubulações e respectivo sistema de instrumentação. O diagrama abaixo é utilizado para representar sistemas de evaporação da água.
Qual ícone, a seguir, representa um aquecedor no diagrama anterior?
Qual ícone, a seguir, representa um aquecedor no diagrama anterior?- A
- B
- C
- D
