Questão de Física — Magnetismo — Instituto Consulplan 2025

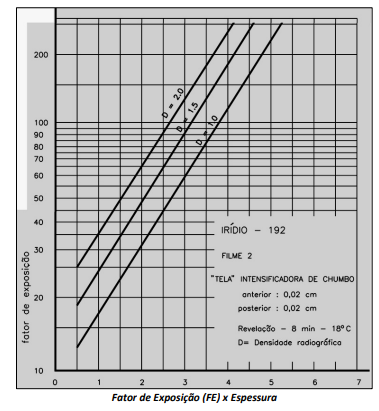

Em tubulações industriais, todas as soldas realizadas devem ser verificadas e submetidas a exames para identificação de possíveis falhas, como trincas, poros e inclusões. Um dos testes realizados em soldas é a radiografia. Antes de se iniciar o teste, é necessário determinar o tempo de exposição à radiação pela peça ensaiada, calculado a partir do fator de exposição FE = (A x t) / d2 , onde:• A é a atividade da fonte radioativa em milicurie (mCi); • t é o tempo de exposição à radiação em minutos (min); • d é a distância fonte-filme (dff) em cm (cm). No gráfico a seguir, o fator de exposição é correlacionado à espessura de uma peça, em função de uma determinada densidade radiográfica D, que determina a nitidez da imagem gerada pela radiografia. Em determinada tubulação, a parede de um tubo foi soldada durante uma manutenção. Sua espessura final no cordão de solda atingiu 25 mm. Uma gamagrafia com Ir 192 como fonte foi realizada para ensaiar a solda. Considerando o gráfico, bem com os dados d = 80 cm A (Ir 192) = 20.000 mCiD = 2, qual o tempo de exposição para ensaiar a peça soldada?

1. A14 minutos e 24 segundos.
2. B20 minutos e 48 segundos.
3. C28 minutos e 48 segundos.
4. D30 minutos e 24 segundos.
