Questão de Engenharia Hidráulica — Instalações Hidráulicas — Instituto Consulplan 2025
Engenharia HidráulicaInstalações Hidráulicas
- Código
- qg555821
- Banca
- Instituto Consulplan
- Órgão
- HEMOBRÁS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Industrial de Hemoderivados e Biotecnologia – Engenharia Mecânica
Todas as bombas trabalham com o princípio que, quanto maior a vazão do sistema menos energia ela poderá fornecer. A associação de bombas é necessária quando é utilizada mais de uma bomba no sistema hidráulico, para complementar alguma lacuna da falta de pressão ou vazão no projeto, ou por alguma razão um acréscimo da necessidade desses parâmetros. Saber escolher o tipo de associação de bombas poderá adiar o colapso do sistema hidráulico ou mesmo a sua morte. Normalmente, esse recurso é usado quando o sistema requer bombas com parâmetros fora do que uma única bomba real pode suprir. As bombas centrífugas, por exemplo, possuem a característica que quanto mais vazão ela precisa dar ao sistema menor é a pressão entregue. Dessa forma, se há necessidade de incremento de vazão ou pressão, a associação de bombas poderá ser a solução. Além desse cenário, utiliza-se a associação de bombas quando se quer diminuir o pico de corrente do projeto elétrico, em que é mais vantajoso utilizar duas bombas de 10 cv do que uma de 20 cv. Há, também, o fator rendimento, visto que bombas associadas têm um rendimento superior, no ponto de funcionamento, do que uma bomba sozinha com rendimento menor. Isso gera economia na instalação elétrica, consumo de energia e manutenção. Analise o gráfico de associação de bombas a seguir:
É correto afirmar que:

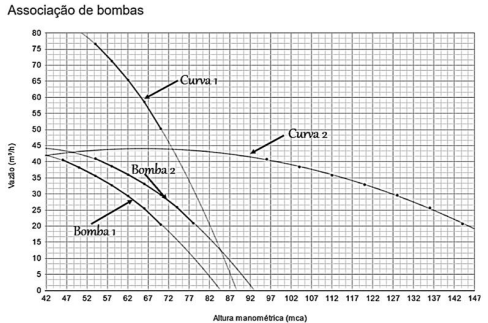

É correto afirmar que:- AA curva 2 demonstra uma associação em paralelo, cuja pressão é a soma das vazões da bomba 1 e da bomba 2.
- BA curva 1 demonstra uma associação em série, cuja vazão indicada é a soma das vazões da bomba 1 e da bomba 2.
- CA curva 1 demonstra uma associação em paralelo, cuja vazão indicada é a soma das vazões da bomba 1 e da bomba 2.
- DA curva 2 demonstra uma associação em série, cuja altura manométrica aumenta enquanto a pressão de saída da associação se mantém constante.
