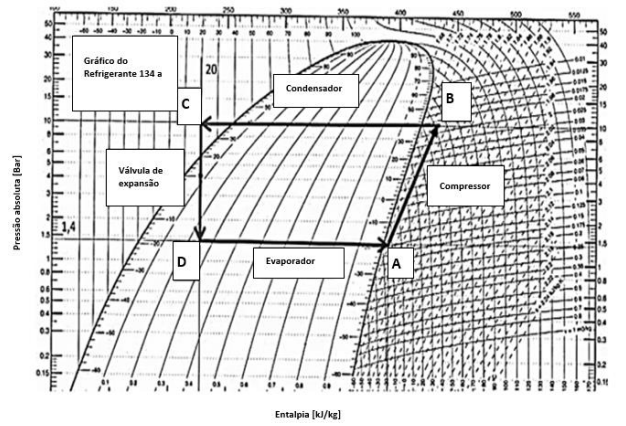

Analise o gráfico de um ciclo de refrigeração do fluido refrigerante R134a:
Com relação ao ciclo de refrigeração padrão indicado no diagrama p-h apresentado na figura, analise as proposições que se seguem:- Pabs = pressão absoluta do fluido [Bar];- T = temperatura do fluido [°C];- h = entalpia do fluido [kJ/kg].Considerando as informações anteriores, assinale a afirmativa correta.
Com relação ao ciclo de refrigeração padrão indicado no diagrama p-h apresentado na figura, analise as proposições que se seguem:- Pabs = pressão absoluta do fluido [Bar];- T = temperatura do fluido [°C];- h = entalpia do fluido [kJ/kg].Considerando as informações anteriores, assinale a afirmativa correta.- AO ponto “A”, indicado no ciclo, demonstra as propriedades térmicas da descarga do compressor.
- BNo ponto “C”, tem-se apenas a incidência de vapor saturado; nos pontos “A” e “B”, de líquido saturado.
- CNo ciclo do refrigerante, pode-se determinar o COP (Coeficiente de Performance Operacional) através dos pontos “A”, “B” e “C”.
- DProsseguindo a curva, do ponto “C” ao ponto “D”, há uma brusca queda de energia, pois tanto a pressão quanto a temperatura estão em queda.
