Questão de Eletrônica — CLP (Controlador Lógico Programável) — Instituto Consulplan 2025
EletrônicaCLP (Controlador Lógico Programável)
- Código
- qg555832
- Banca
- Instituto Consulplan
- Órgão
- HEMOBRÁS
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Industrial de Hemoderivados e Biotecnologia – Engenharia Mecânica

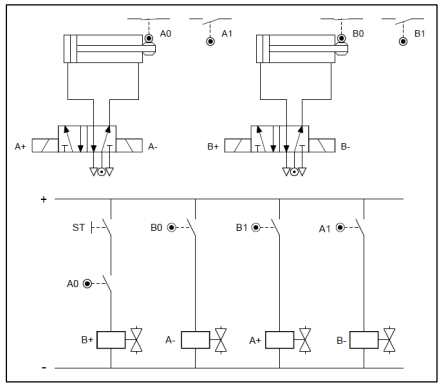

Uma máquina automatizada está sendo projetada para aumentar a eficiência do processo de fracionamento do plasma sanguíneo em uma empresa de biotecnologia. O sistema utiliza dois cilindros pneumáticos de dupla ação, controlados por solenoides de válvulas direcionais e sensores fim de curso, conforme evidenciado na imagem a seguir:
Com base no esquema apresentado, marque V para as afirmativas verdadeiras e F para as falsas.( ) A sequência correta é B+ A+ B- A- e o sensor A0 confirma o fim do ciclo de retorno do cilindro A.( ) O sensor fim de curso de B1 comanda o avanço de A, enquanto o sensor fim de curso de A1 comanda o retorno de B.( ) A sequência correta é B+ A- A+ B- e o retorno do cilindro B ocorre apenas após o retorno do cilindro A ao ponto final.( ) O cilindro B não pode reiniciar o processo antes do retorno completo do cilindro A.( ) O retorno do cilindro B é comandado pelo sensor posicionado no início do curso de A (A0).A sequência está correta em
Com base no esquema apresentado, marque V para as afirmativas verdadeiras e F para as falsas.( ) A sequência correta é B+ A+ B- A- e o sensor A0 confirma o fim do ciclo de retorno do cilindro A.( ) O sensor fim de curso de B1 comanda o avanço de A, enquanto o sensor fim de curso de A1 comanda o retorno de B.( ) A sequência correta é B+ A- A+ B- e o retorno do cilindro B ocorre apenas após o retorno do cilindro A ao ponto final.( ) O cilindro B não pode reiniciar o processo antes do retorno completo do cilindro A.( ) O retorno do cilindro B é comandado pelo sensor posicionado no início do curso de A (A0).A sequência está correta em- AV, F, F, F, V.
- BV, V, F, V, F.
- CF, V, V, V, F.
- DF, F, V, F, V.
