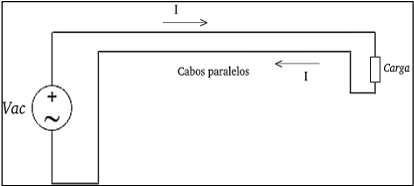

O dimensionamento de instalações elétricas não se limita apenas à ampacidade e à queda de tensão. O dimensionamento completo, especialmente em circuitos de força e média tensão, inclui a verificação da resistência mecânica dos componentes (cabos, barramentos, isoladores) para suportar as forças dinâmicas geradas durante um curto-circuito. Considere um circuito monofásico de alimentação composto por dois condutores paralelos e próximos: um condutor de Fase (ida) e um condutor de Neutro (retorno), que conduzem corrente de uma fonte para uma carga:
Em regime normal, as correntes nos dois condutores possuem o mesmo valor eficaz, mas circulam em sentidos opostos. Em um evento de curto-circuito na carga, a corrente elétrica pode atingir valores de pico instantâneos extremamente elevados (Icc≫Inominal). Nesta situação de sobrecorrente momentânea, assinale a alternativa correta que apresenta o efeito predominante das forças eletromecânicas (Força de Ampère), que atuarão sobre os dois condutores do circuito, e como essa força se manifestará.
Em regime normal, as correntes nos dois condutores possuem o mesmo valor eficaz, mas circulam em sentidos opostos. Em um evento de curto-circuito na carga, a corrente elétrica pode atingir valores de pico instantâneos extremamente elevados (Icc≫Inominal). Nesta situação de sobrecorrente momentânea, assinale a alternativa correta que apresenta o efeito predominante das forças eletromecânicas (Força de Ampère), que atuarão sobre os dois condutores do circuito, e como essa força se manifestará.- AAtração: as forças magnéticas geradas pelas correntes elevadas fazem com que os cabos sejam forçados um contra o outro.
- BRepulsão: as forças magnéticas geradas pelas correntes, circulando em sentidos opostos, forçam os cabos a se afastarem um do outro.
- CEquilíbrio: não há atuação de forças magnéticas consideráveis, pois o campo magnético externo, resultante de correntes de ida e volta, se anulam mutuamente.
- DAumento de tensão mecânica: a força é de tração e é a principal causa do aumento de tensão mecânica na isolação do cabo, devido ao alongamento do material condutor.
