Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Seletiva 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg569342
- Banca
- Instituto Seletiva
- Órgão
- Câmara de Angra dos Reis - RJ
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico em Elétrica

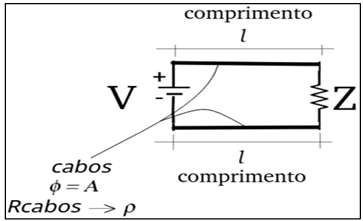

Considere um circuito de corrente contínua (CC) onde uma fonte de tensão “V” alimenta uma carga “Z” (resistiva) através de dois segmentos de cabo de comprimento “L” (para ida e para volta), com área de seção transversal “A” e resistividade “ρ”. A resistência “R” de cada segmento de cabo é igual a 1% da resistência da carga “Z”. A potência ativa total consumida pela carga é “P”.
Assinale a alternativa correta que descreve o que acontece com a resistência total dos cabos (Rcabos) e a perda de potência nos cabos (Pperda), se a área da seção transversal (A) de ambos os cabos for dobrada (aumentando a bitola) e a fonte “V” e a carga “Z” permanecerem inalteradas.
Assinale a alternativa correta que descreve o que acontece com a resistência total dos cabos (Rcabos) e a perda de potência nos cabos (Pperda), se a área da seção transversal (A) de ambos os cabos for dobrada (aumentando a bitola) e a fonte “V” e a carga “Z” permanecerem inalteradas.- AA resistência total dos cabos (Rcabos) quadruplica e a perda de potência nos cabos (Pperda) dobra.
- BA resistência total dos cabos (Rcabos) cai pela metade e a perda de potência nos cabos (Pperda) é reduzida para aproximadamente 1% da nova potência na carga.
- CA resistência total dos cabos (Rcabos) permanece inalterada, pois a resistência não depende da bitola, e a corrente total do circuito diminui.
- DA resistência total dos cabos (Rcabos) cai pela metade e a corrente total do circuito aumenta, fazendo com que a perda de potência nos cabos (Pperda) permaneça a mesma.
