Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Seletiva 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg569345
- Banca
- Instituto Seletiva
- Órgão
- Câmara de Angra dos Reis - RJ
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico em Elétrica

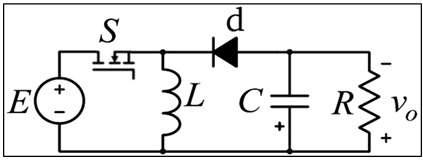

Uma das aplicações práticas mais difundidas para o processamento de energia CC-CC são os conversores de potência. Estes circuitos utilizam componentes como chaves de potência (transistores), indutores, diodos e capacitores para que se possa controlar o fluxo de potência em tensão/corrente contínua, exigidos por aplicações de instrumentação e fontes chaveadas.Considere o circuito eletrônico de potência composto por uma chave de potência S, um diodo d, um indutor L, um capacitor C alimentando uma carga R, de acordo com o esquemático a seguir:
Sabendo que “v₀” é a tensão de saída, “E” a tensão de entrada (fonte) e que “D” representa o ciclo de trabalho de chaveamento aplicado à chave “S”, o ganho estático de tensão do conversor (v₀/|E) é corretamente indicado por
Sabendo que “v₀” é a tensão de saída, “E” a tensão de entrada (fonte) e que “D” representa o ciclo de trabalho de chaveamento aplicado à chave “S”, o ganho estático de tensão do conversor (v₀/|E) é corretamente indicado por- A
- B
- C
- D
