Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Ágata 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg570790
- Banca
- Instituto Ágata
- Órgão
- Prefeitura de Juruti - PA
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

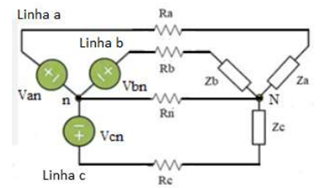

Considere o Circuito Trifásico equilibrado mostrado na figura abaixo:
Onde:Ra = Rb = Rc = 1 ΩRn = 5 ΩZa = Zb = Zc = 2 + j4 (Ω)Van = 150 ∠0° VVbn = 150 ∠-120° VVcn = 150 ∠120° VMarque a alternativa que ilustra corretamente o valor da corrente na Linha a.
Onde:Ra = Rb = Rc = 1 ΩRn = 5 ΩZa = Zb = Zc = 2 + j4 (Ω)Van = 150 ∠0° VVbn = 150 ∠-120° VVcn = 150 ∠120° VMarque a alternativa que ilustra corretamente o valor da corrente na Linha a.- A380 ∠53,15° (A)
- B50 ∠ − 86,23° (A)
- C220 ∠0,13° (A)
- D440 ∠90° (A)
- E30 ∠ − 53,13° (A)
